Nitrieren

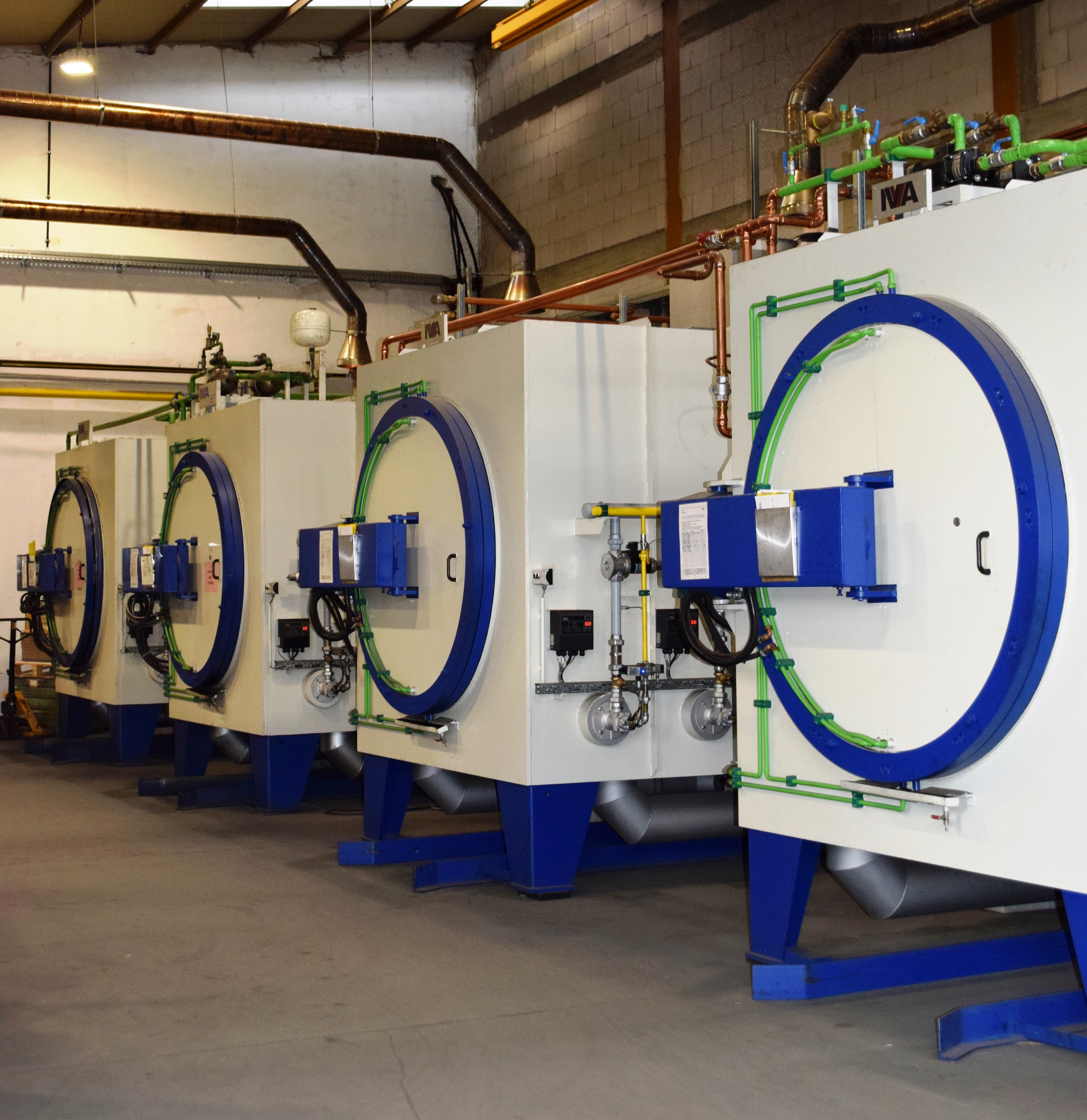

Die Härterei Haferbier GmbH verfügt über eine IVA RH 1799 RV9 Vakuumnitrieranlage mit insgesamt 8 Öfen.

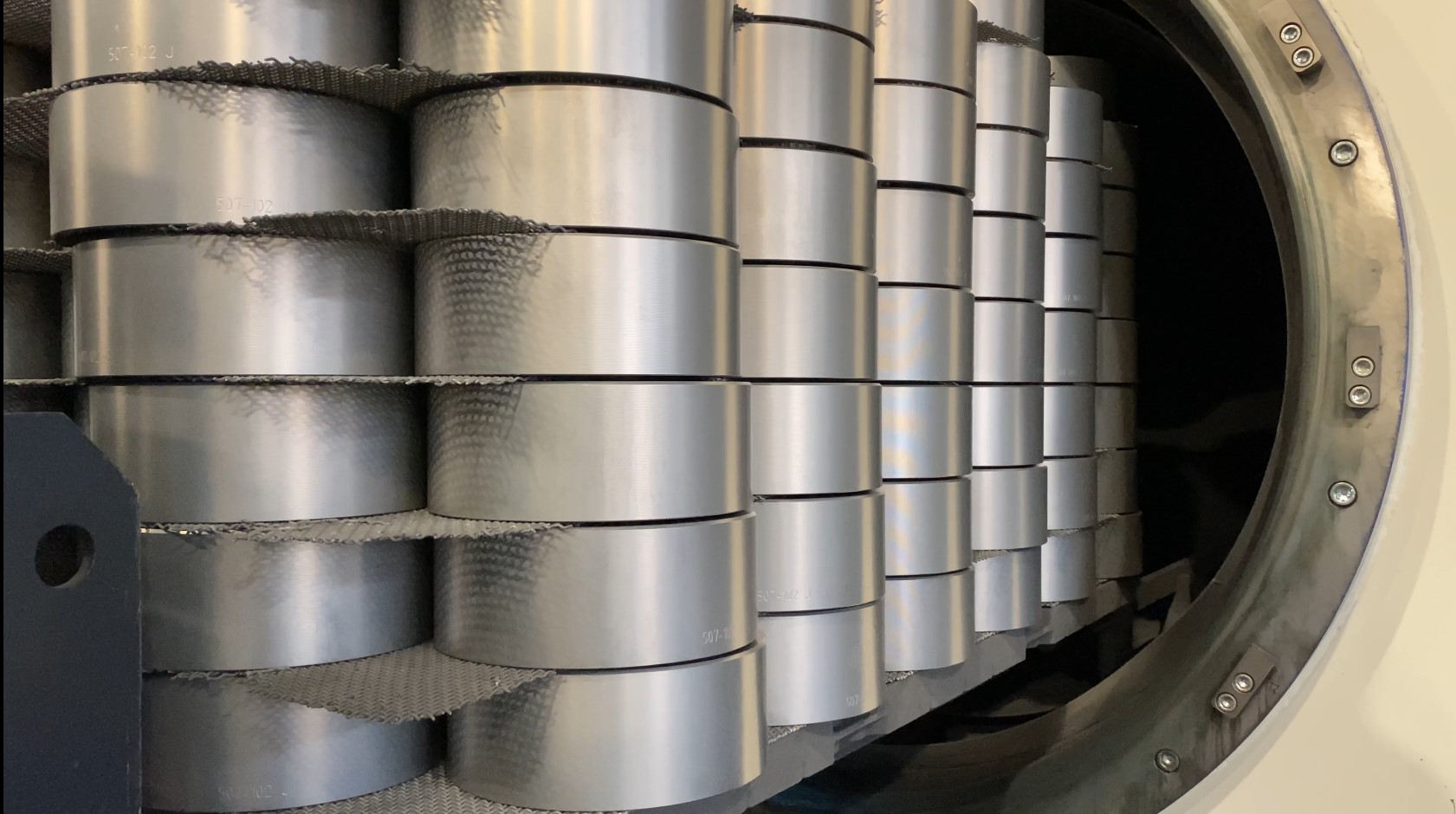

Chargengröße |
|
VA RH 1799 RV9 Vakuumnitrieranlage |
|
| Länge | 1700 mm |
| Breite | 900 mm |
| Höhe | 900 mm |
Beschreibung
Das heutige Verfahrensangebot bietet im Wesentlichen folgende gängigen Varianten:
Nitrieren bei Diffusion von Stickstoff:
Gasnitrieren
Für alle Verfahren gelten folgende Bedingungen:
Je länger die Nitrierdauer, desto größer die Nitrierhärtetiefe (Nht). Je höher die Temperatur gewählt wird (Temperaturspannen von 350 – 630°C), desto tiefer kann der Stickstoff bei gleicher Zeiteinheit eindringen. Allgemein sinkt jedoch die Eigenhärte der Nitrierschicht mit zunehmender Behandlungstemperatur.
Werkstoffe mit nitridbildenden Elementen (z.B. Chrom, Molybdän, Vanadium, Aluminium) weisen eine höhere Nitrierhärte auf, jedoch reduziert sich die mögliche Stickstoffeindringtiefe mit zunehmendem Legierungsgehalt.

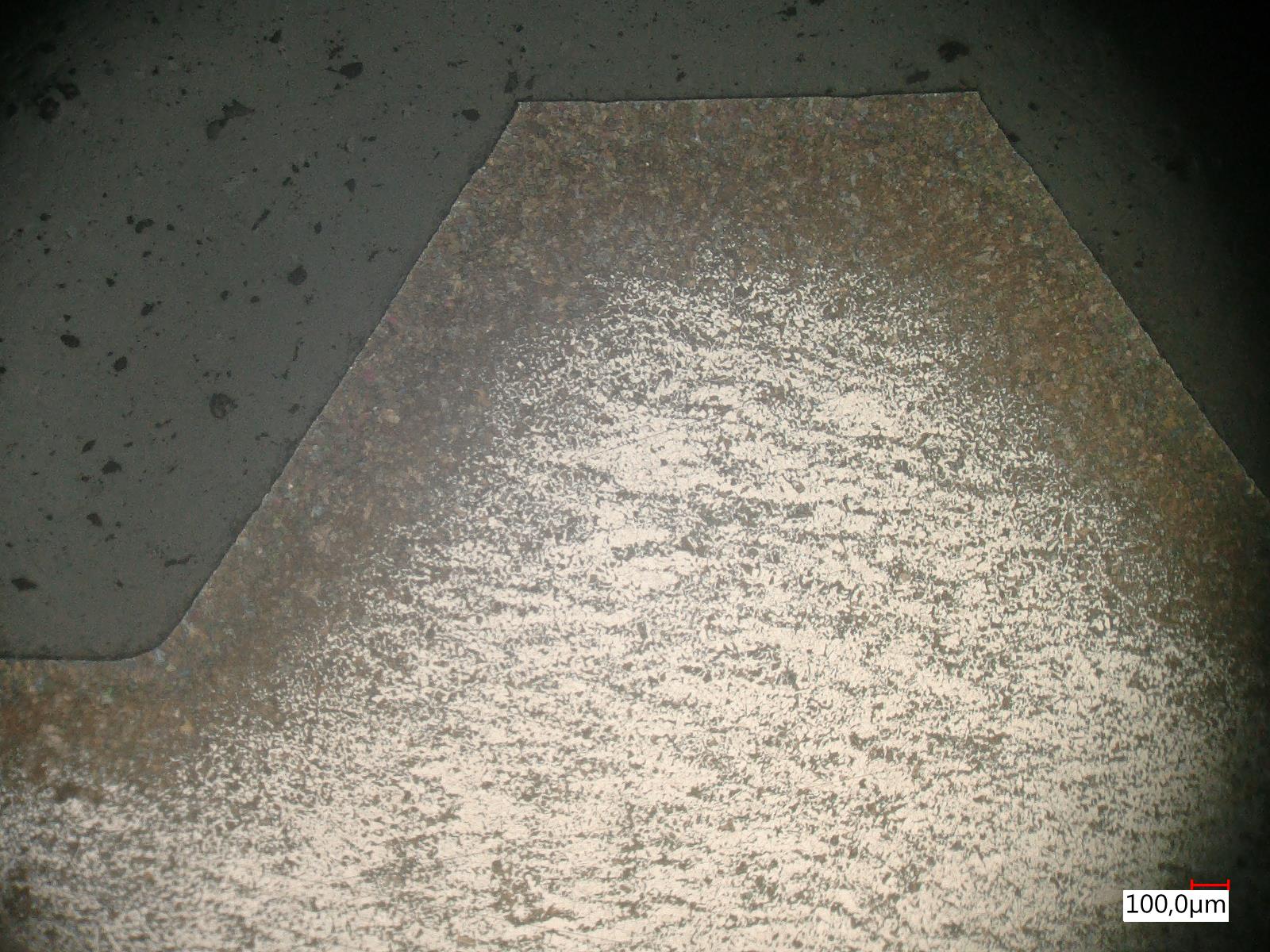

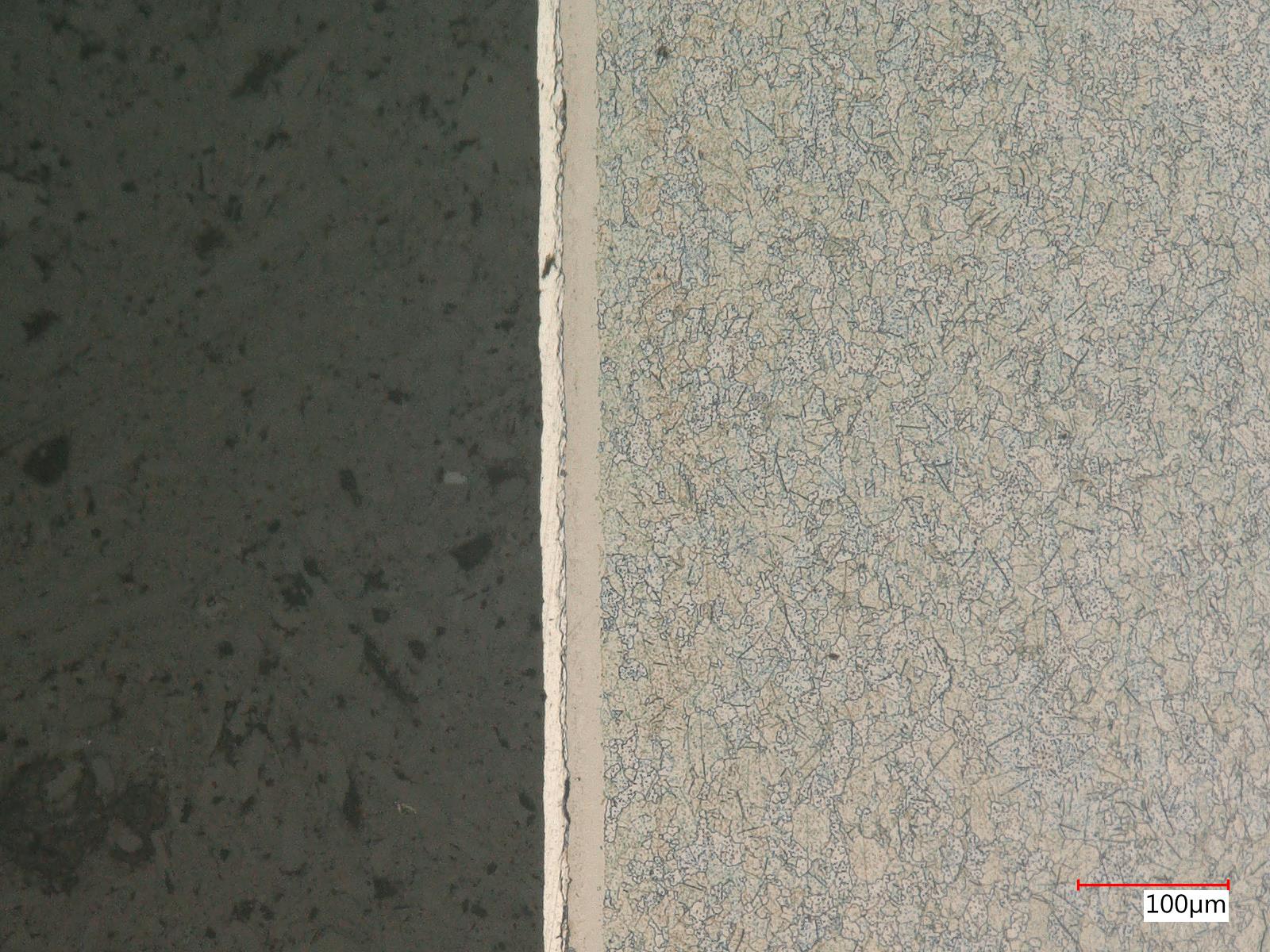

Gasnitrieren:
In einer aufgespalteten Ammoniakgasatmosphäre diffundiert üblicherweise bei 500 – 530°C Stickstoff in die Bauteile ein. Durch lange Behandlungsdauern von 10 – 160 Stunden werden Nitrierhärtetiefen (Nht) von 0,1 – 0,9 mm erzielt, je nach verwendetem Werkstoff. Hauptziele sind z.B. Verbesserungen der Bauteilfestigkeit, Verschleißfestigkeit, Gleiteigenschaften, Temperaturbeständigkeit und Biegewechselfestigkeit. Eine partielle Behandlung kann durchgeführt werden...
